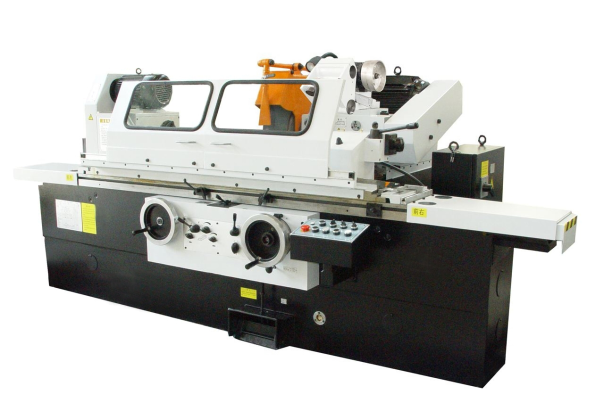

M1432B外圓磨床 1432B外圓磨床
時間:2024-01-09 09:11 來源:http://m.intaizhou.cn 作者:數控車床生產廠家
M1432B外圓磨床可根據客戶要求訂做不同顏色及精度：
（1）主要規格
|
M1432B外圓磨床機床規格㎜ |
φ320×1000 |
|
可磨外圓直徑 |
用中心架 |
最小φ 8㎜、最大φ 60㎜ |
|
不用中心架 |
最小φ 8㎜、最大φ320㎜ |
|
可磨內圓直徑 |
用中心架可夾直徑 |
最小φ35㎜、最大φ100㎜ |
|
不用中心架 |
最小φ30㎜、最大φ100㎜ |
|
可磨工件最大重量 |
150㎏ |
M1432B外圓磨床最大磨削長度 外圓
內圓 |
1000㎜
125㎜ |
|
中心高 |
180㎜ |
|
頂尖距 |
1000㎜ |
|
頭架頂尖(莫氏) |
#4 |
|
尾架頂尖(莫氏) |
#4 |
（2）一般性能
|
M1432B外圓磨床自動周期進給 |
有 |
|
自動切入進給 |
無 |
|
手動最小進給量 |
0.0025㎜ |
|
砂輪修整和補償進給 |
有 |
|
自動周期最小進給量 |
0.0025㎜ |
|
尾架套筒手動移動量 |
30㎜ |
（3）工作臺
|
M1432B外圓磨床手輪一轉工作臺移動量 |
6㎜ |
|
最大縱向移動量 |
1000㎜ |
|
上工作臺最大回轉角度 |
順時針3°，逆時針7° |
|
液壓傳動速度 |
0.1~4 m/min |
（4）頭架
|
M1432B外圓磨床主軸回轉的可能性 |
可能 |
|
體座回轉角度 |
+ 90° |
|
主軸轉速 |
50Hz |
25～220 r/min |
|
60Hz |
30～264 r/min |
|
卡盤直徑 |
φ200（三爪）、φ200（四爪）㎜ |
（5）砂輪架
|
M1432B外圓磨床砂輪尺寸 |
最大φ400×50×φ203㎜
最大寬度50㎜ |
|
砂輪線速度 |
35 m/s |
|
砂輪主軸轉速 |
1670 r/min |
|
最大移動量（包括快速移動量在內） |
246㎜ |
|
手輪一轉砂輪架移動量 |
粗2.0㎜、精0.5㎜ |
|
手輪一格砂輪架移動量 |
粗0.01㎜、精0.0025㎜ |
|
旋鈕上一格相當于砂輪補償量 |
粗0.01㎜、精0.0025㎜ |
|
砂輪架快速進給量 |
50㎜ |
|
砂輪架回轉角度 |
±30° |
（6）內圓磨具
|
M1432B外圓磨床砂輪尺寸 |
最大50×25×13㎜
最小17×20×6㎜ |
|
HJX33—03B主軸轉速 |
10000 r/min |
（7）液壓系統
|
M1432B外圓磨床主油路調整壓力 |
0.9～1.1 MPa |
|
潤滑袖路調整壓力 |
0.1～0.15 Mpa |
|
油泵 |
流量 |
10 mL/r |
|
壓力 |
2.5 MPa |
（8）冷卻系統
（9）電氣系統參數
|
M1432B外圓磨床三相異步電機 |
所在部位 |
功率 |
同步轉速 r/min |
|
50 Hz |
60 Hz |
|
砂輪架 |
5.5 KW |
1500 |
1800 |
|
頭架 |
1.5 KW |
1000 |
1200 |
|
內圓磨具 |
1.1 KW |
3000 |
3600 |
|
油泵 |
0.75 KW |
1500 |
1800 |
|
冷卻泵 |
0.12 KW |
3000 |
3600
|
|
