鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床您當前的位置：網站主頁 > 產品展示 > 磨床系列 >

鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床

時間:2016-10-21 10:27 來源:m.intaizhou.cn 作者:鏜床

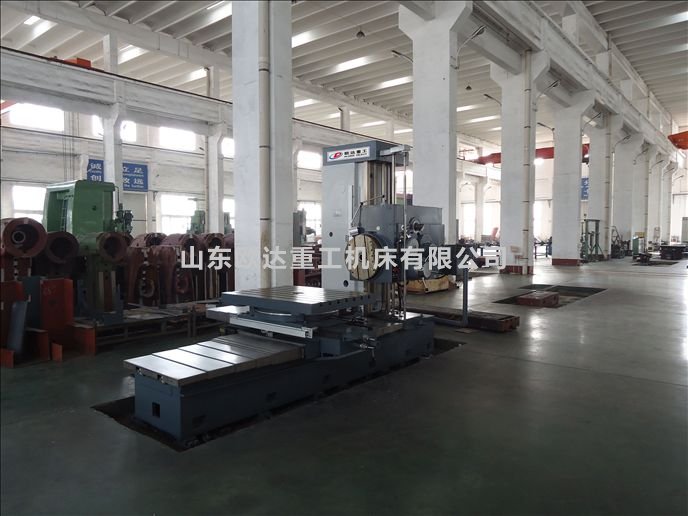

tpx6111b/3鏜床

鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床采用單立柱、側掛箱的布局形式，工作臺采用四點定位、手動回轉的自動形式。XYZ軸由數控系統控制，可實現三軸聯動。本鏜銑床的鏜軸伸縮以及平旋盤旋轉采用伺服電機控制，可實現自動加工。

技術參數	UNIT	TPK611C
主軸直徑	MM	Ø110
工作臺縱向行程Z	MM	1350
工作臺橫向行程X	MM	1250
主軸箱垂直行程Y	MM	900
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的鏜軸軸向行程W	MM	550
最大鏜孔直徑	MM	Ø240
最大鉆孔直徑	MM	Ø50
主軸的最大需用扭轉力矩	N.M	1100
工作臺尺寸	MM	1320×1010
工作臺最大承重	KG	2500
主軸中心線至工作臺距離	MM	5-905
主軸錐度		BT50
平旋盤最大加工直徑	MM	630
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的平旋盤進給量范圍	MM/MIN	0.2-330
快速進給速度	MM/MIN	5000
主軸轉速范圍	RPM	12-1100
平旋盤轉速范圍	RPM	4-130
進給量范圍	MM/MIN	0.5-1000
主軸電機功率	KW	11/15
定位精度	MM	0.02/500
重復定位精度	MM	0.014/500
外形尺寸	MM	5375×2995×3035
整機重量	KG	12300

可根據要求定做。TPX6111B/1、TPX6111B/2、TPX6111B/3、T618型臥式鏜銑床適用于較大型箱體件的鉆、擴、鏜、鉸孔、銑平面、锪平面、車螺紋等切削加工。機床主軸剛性好，適合強力切削，標準配置機床帶有后立柱，可實現高精度深孔加工。主軸可選用ISO7:24No50錐孔，可自動裝卸刀。

TPX6111B/1鏜床主要技術參數
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸直徑		Ø110
主軸最大扭轉力矩（NM）		1225
平旋盤最大扭轉力矩（NM）		1960
主軸可承受最大軸向抗力（N）		12250
主軸內孔錐度		莫氏6號
工作臺行程	縱向	1000
	橫向	900
主軸中心線距工作臺面距離	最大	1100
	最小	0
主軸最大行程		600mm
平旋盤徑向刀架最大行程		180mm
工作臺可承受最大重量		3500
主軸轉速級數		22級
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速范圍		8-1000r/min
平旋盤轉速級數		18級
平旋盤轉速范圍		4-200r/min
工作臺工作面積（長x寬）（mm×mm）		1100×960 （1250×1100）
主軸、主軸箱、工作臺縱、橫快速移動速度		2500mm/min
工作快速回轉速度		1r/min
主軸每轉主軸、主軸箱、工作臺進給量級數		在主軸高低速檔各18級
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱、橫向進給級數		18級
平旋盤每轉、平旋盤滑塊、主軸盤、工作臺縱、橫向進給范圍		0.08-12mm
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍主軸在8-400/min時		0.04-6mm
主軸在500-1000/min時		0.01-1.88mm
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的測量系統讀數精度　公制		0.005mm
鏜孔精度		IT7
鏜孔表面粗糙度		3.2-1.6
規范		鏜孔直徑Ø50-Ø240mm，鏜刀刀尖距主軸原始位置≤450mm
機床外形尺寸（長×寬×高）（mm×mm×mm）		4910×2454×2950
機床重量（約）kg		11500

參數項目		TP×6111B/2鏜床
鏜軸直徑	mm	110
主軸錐孔	-	Morse No6(可選ISO 7:24 No50)optional
主軸最大紐矩	N.m	1225
平旋盤最大紐矩	N.m	1960
主軸最大軸向抗力	N	12250
主軸最大行程	mm	600
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速級數	-	22
主軸轉速范圍	r/min	8-1000
平旋盤滑塊行程	mm	180
工作臺工作面積	mm	1400×1200
工作臺可承受最大重量	kg	4000
主軸中心線至工作臺面距離	mm	900
主軸中心線至工作臺面距離	mm	0
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的工作臺行程	mm	1000
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的工作臺行程	mm	1250
主軸、主軸箱、工作臺縱橫向快速	mm/min	2500
主軸每轉主軸、主軸箱、工作臺進給量范圍	mm/r	0.04-6/0.01-1.88
主軸、主軸箱、工作臺滑塊進給量范圍	mm\min	-
主電機功率	kw	7.5
機床外形尺寸	mm	4910
		2870
		2750
機床重量	kg	14500

參數項目		TP×6111B/3
鏜軸直徑	mm	110
主軸錐孔	-	Morse No6(可選ISO 7:24 No50)optional
主軸最大紐矩	N.m	1225
平旋盤最大紐矩	N.m	1960
主軸最大軸向抗力	N	12250
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸最大行程	mm	600
主軸轉速級數	-	22
主軸轉速范圍	r/min	8-1000
平旋盤滑塊行程	mm	180
工作臺工作面積	mm	1600×1300
工作臺可承受最大重量	kg	5000
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸中心線至工作臺面距離	mm	1200
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸中心線至工作臺面距離	mm	0
工作臺行程	mm	1400(不帶后拉柱)
工作臺行程	mm	1600
主軸、主軸箱、工作臺縱橫向快速	mm/min	2500
主軸每轉主軸、主軸箱、工作臺進給量范圍	mm/r	0.04-6/0.01-1.88
主軸、主軸箱、工作臺滑塊進給量范圍	mm\min	-
主電機功率	kw	7.5
機床外形尺寸	mm	5120
		3380
		3100
機床重量	kg	18000

參數項目		TPX6111B/4
主軸直徑	mm	110
主軸最大扭轉力矩	NM	1225
平旋盤最大扭轉力矩	Nm	1960
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸可承受最大軸向抗力	N	12250
主軸內孔錐度	--	莫氏6號
工作臺行程	--	可根據用戶要求改裝
縱向	mm	1000帶后立柱，1400不帶后立柱
橫向	mm	2500
主軸中心線至工作臺面距離最大	mm	1500
最小	mm	0
主軸最大行程	mm	600
平旋盤徑向刀架最大行程	mm	180
工作臺可承受最大重量	KG	5500
主軸轉速級數	--	22級
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸轉速范圍	r/min	8-1000
平旋盤轉速級數	--	18級
平旋盤轉速范圍	r/min	4-12
工作臺工作面積（長*寬）	mm	1300*1800
主軸、主軸箱、工作臺縱、橫快速移動速度	mm/min	2500
工作快速回旋速度	r/min	1
主軸每轉主軸、主軸箱、工作臺進給量級數	--	在主軸高低速檔各18級
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱橫向進給級數	--	18級
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱橫向進給范圍		0.08-12
平旋盤每轉、平旋盤滑塊、主軸箱、工作臺縱橫向進給范圍	mm	0.08-12
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍（主軸在8-400/min時）	mm	0.04-6
主軸每轉主軸、主軸箱、工作臺縱、橫向進給量范圍（主軸在500-1000/min時）	mm	0.01-1.88
測量系統讀數精度公制	mm	0.005
鏜孔精度	--	1T7
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的鏜孔表面粗糙度	--	3.2-1.6
規范	鏜孔直徑50-240mm，鏜刀刀法矩主軸原始位置≤450mm
機床外型尺寸	mm	491041503470
機床重量	KG	19000

T618鏜床主要技術參數
主軸直徑	85毫米
主軸內孔錐度	莫氏5號
主軸最大行程（快速移動時400毫米）	500毫米
最經濟鏜孔直徑	200毫米
主軸中心線距工作臺面最大距離	800毫米
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的最小距離	0
主軸轉速種數	18種
主軸轉速范圍	8-1000轉/分
主軸每轉主軸、主軸箱、工作臺進給量種數	9種
主軸每轉主軸、主軸箱、工作臺進給量范圍	0.04-4.4毫米
可拆式平旋盤進給量范圍	0.058-6.38毫米/轉
工作臺行程　縱向	1100毫米
橫向	850毫米
工作臺、工作面面積	1050×9008毫米
鏜床T618 TPX6111B/1/2/3 TPK611C鏜銑床的主軸快速移動	1.8米/分
主軸箱及工作臺快速移動	1.8米/分
主電動機功率	5.5千瓦
主電動機轉速	1500轉/分
快速移動電動機功率	2.2千瓦
快速移動電動機轉速	1500/轉/分
機床外形尺寸（長×寬×高）	4062×1775×2370毫米
機床重量	8噸
